Q25: バスバーのレーザ溶接

組電池の製造に必要なバスバーのレーザ溶接について抵抗溶接、超音波溶接等の工法と比較したメリットとデメリットや銅材、アルミ材、クラット材の管理方法や事例を説明します

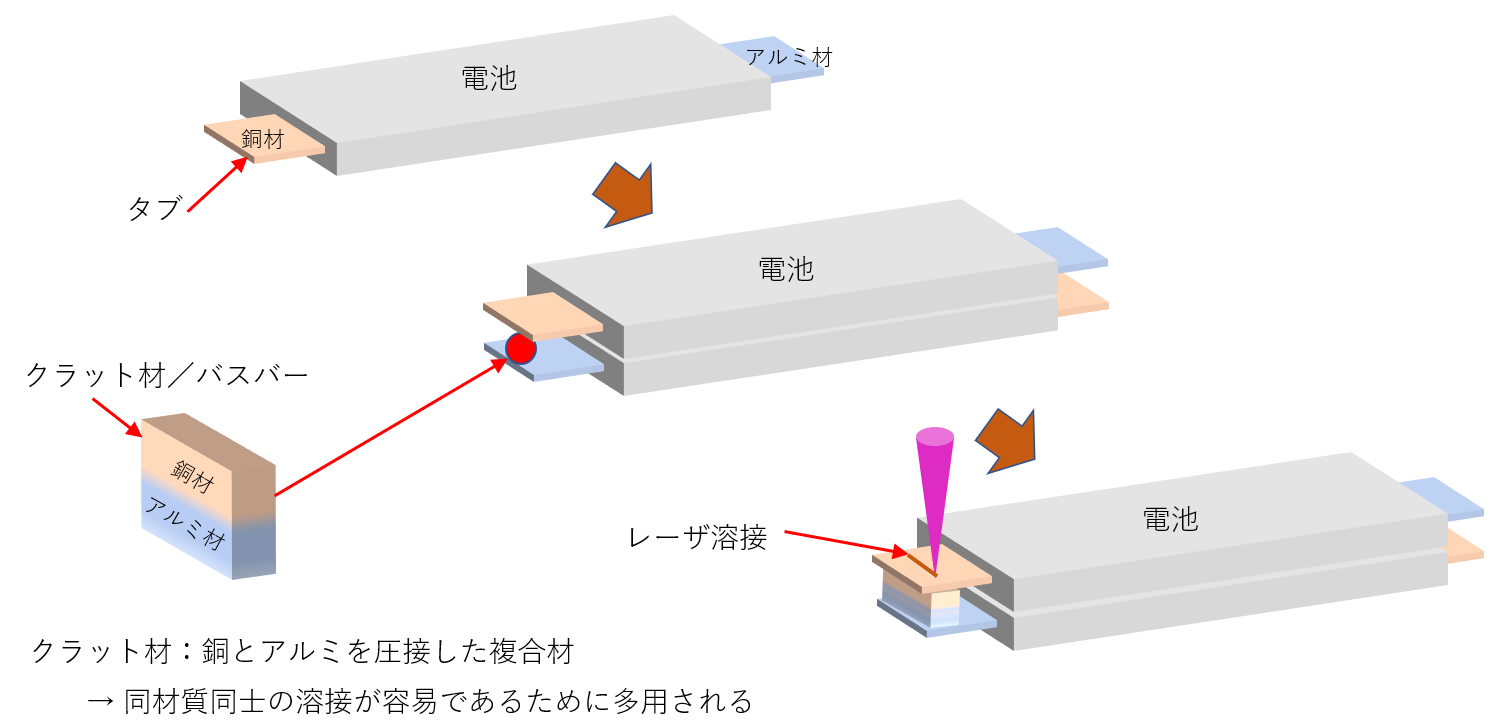

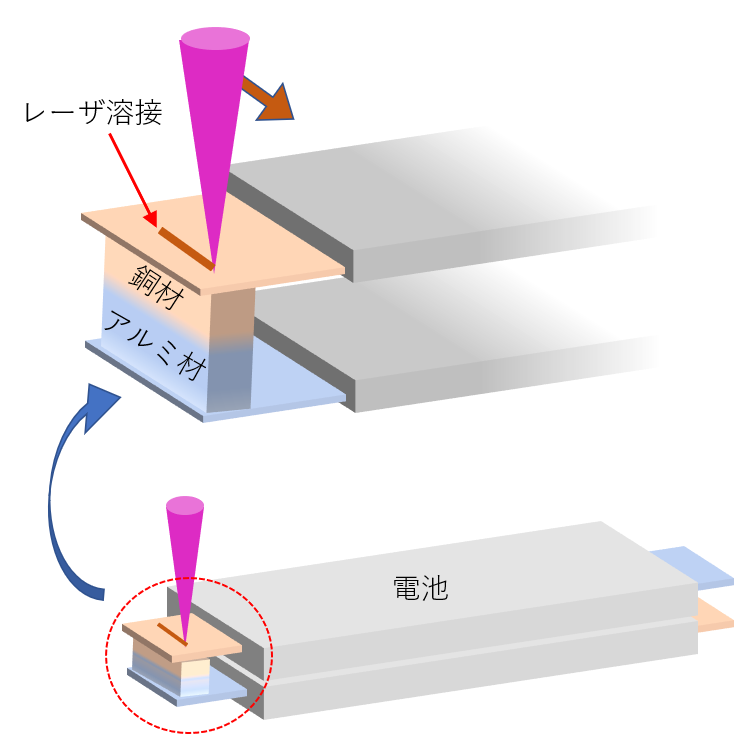

イメージ図







レーザ溶接のメリットとデメリット

レーザ溶接のメリット



1:高速溶接!

 ※ 他の工法と比較して溶接速度が速い

2:非接触加工!

 ※ 電極等の接触消耗品が無い

3:ワークに優しい!

※ ワークに対する振動や電気的影響を与えない

レーザ溶接のデメリット





1:初期導入コストが高い!

  ※ UW製品はコストと実績でご提案



2:ワーク同士の密着性が重要!



  ※ 治具が重要



中国電池市場のレーザ溶接設備No.1企業

United Winners Laser Co.,Ltd. の実績






実績

  中国電池企業70%のレーザ溶接設備製造!

特徴

  スケールメリットを生かして

     レーザ溶接ノウハウと設備を提案!


レーザ溶接と材料

レーザ溶接を容易にするワークの材質と質量に付いて



1:質量(板厚)



       上側/薄い材料   下側/厚い材料



 理由:重ね溶接の場合、上板は最初にレーザ光が当たります。

    厚いより薄い方がエネルギーが少なく済み溶接に有利です



2:材質

       同じ材質同士が有利

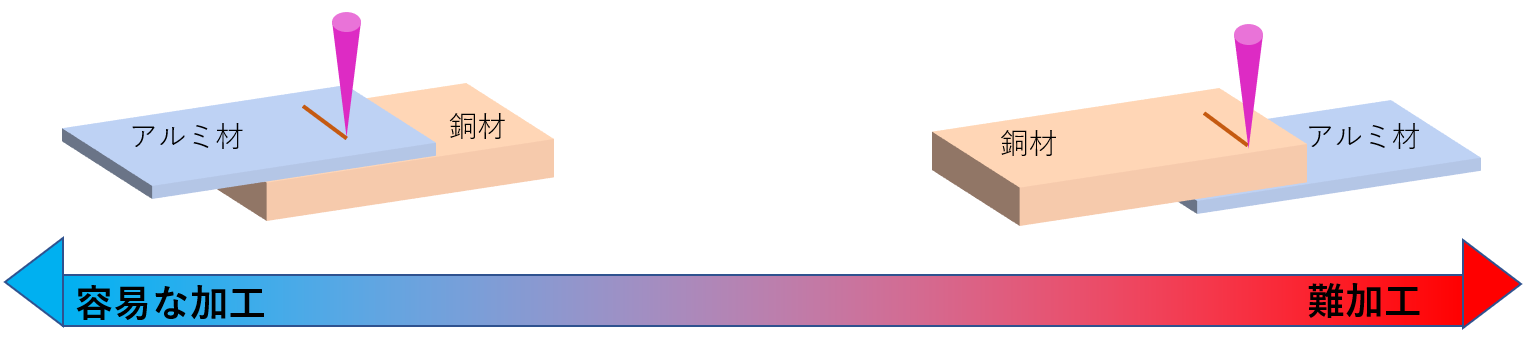

3:異種金属

       アルミ材が上側 / 銅材が下側



 ・ 基本的にアルミと銅は合金化しません

 ・ アルミの方が若干レーザの吸収性が良い

 ・ 銅側からのレーザ照射は難易度が高い

 ・ 銅材にNiメッキは有効



レーザ溶接とノウハウ 1

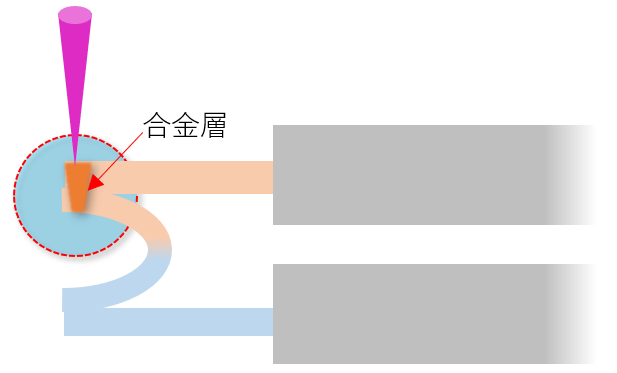

重ね溶接

メリット

1.溶接強度が強い

2.一般的に多い工法



デメリット



1.ワークの密着度が重要

2.外観から溶接確認が困難

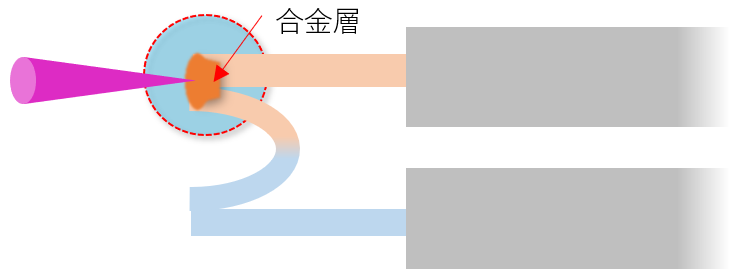

拝み溶接

メリット

1.重ね溶接より溶接が容易

2.ある程度の目視確認が可能



デメリット



・剥がす方向によって強度が弱い

・導通面積は重ねより劣る可能性有

・重ね溶接よりレーザ出力が必要



                ※ ワーク形状と質量によって条件が異なります





レーザ溶接とノウハウ 2

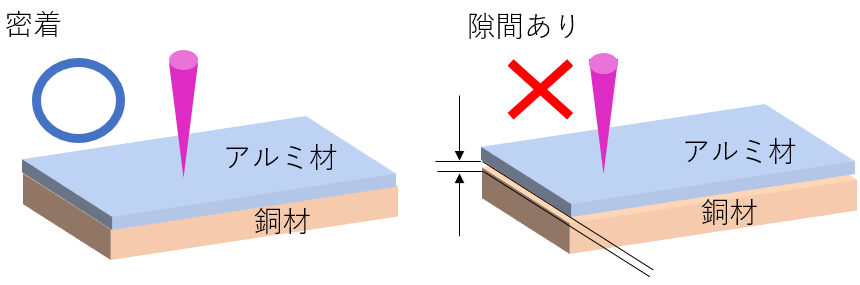

ワーク間の隙間管理に付いて



 ・実験レベルでは0.25mm程度の隙間は溶接が可能である

 ・平均的に異種金属材を含めると隙間は0.1mm程度の管理が必要である



                 ※ 下図は重ね合わせたサンプルの断面図イメージ







管理



 ■ ワークの汚れ

 ・ 脱脂等の有無は、溶接強度に影響が少ない事例が多い

 ・ 異物等の付着リスクに注意が必要



 ■ 抵抗値管理

 ・正、負極側共に0.03mmΩ程度の実力値を持ち、0.1mmΩ以下程度で

  管理が必要な事例が多い



 ■ その他の管理

 ・ 隙間だけで無く、焦点位置、照射位置等の要素を検証し、量産時の

   安定性を確保することが重要!



結論: 治具や光学系の準備で80%溶接安定性が決まってしまいます!



 レーザ溶接に必要な材質(メッキ)や工法が量産時の安定度を確保
